Сторінка інсталятора
Наступні кроки допоможуть вам у встановленні іммобілайзеру Treeum IM:
Зверніть увагу!
Якщо ви встановлюєте імобілайзер на авто, для якого прошивка CAN було щойно створена — обов’язково перевірте рівень споживання струму перед тим, як віддавати власнику автомобіль.
Обов’язкого підключайте дріт запалювання до бортової системи атвомобіля. Виконуючи блокування, яке обмежує статус запалювання — підключайте жовтий дріт безпосередньо до розриву ланцюгу блокування.
ПІН-код може бути налаштований як із використанням штатних кнопок, які доступні в автомобілі по CAN, так і з використанням резистивних кнопок (наприклад: кнопки мультимедіа на рулі). В залежності від підтримки конкретного автомобіля — оберіть необхідний варіант підключення. Перевірити підключення ви можете через вікно «Монітор» програми Treeum IM Config
З метою безпеки, на відміну від ПІН-коду (валідатора) — код екстренного зняття з охорони може бути налаштовано виключено на дискретну кнопку. Ви можете використовувати будь-яку штатну дискретну кнопку (при натисканні якої на дроті керування з’являється від’ємний потенциал GND), або окрему кнопку (опційно), скритно встановлену в автівці.
Кнопка екстренного зняття з охорони називається «Сервісною кнопкою».
Обов’язково повідомьте власника автомобіля про місцезнаходження сервісної кнопки та переконайтеся в тому, що власник записав встановлений код екстренного зняття.
Зверніть увагу!
При першому налаштуванні код валідатора та екстренного зняття з охорони програмуються разом.
Для зручності користування на платі імобілайзера встановлено звуковий сповіщувач. Для авторських інсталяцій ви можете використовувати зовнішній звуковий сповіщувач (опційно).
Налаштовуючи імобілайзер, ви можете обрати який звуковий сповіщувач використовувати, а також вимкнути його.
Імобілайзер підтримує роботу із електромагнітним випромінювачем звуку із вбудованим генератором та робочою напругою — 12 В.
В залежності від підтримки конкретного автомобілю, імобілайзер може сповіщати або штатним індикатором (наприклад: дальне світло, аварійна сигналізація, тощо), або додатково встановленим світлодіодом (опціонально).
Налаштовуючи імобілайзер, ви можете обрати світловий індикатор використовувати, а також вимкнути його.
Для комплектації імобілайзера із трекером Treeum SmartTrack V1 передбачена можливість сумісного використання пристроїв та керування блокуванням імобілайзеру через додаток Treeum.
Підключіть живлення і дроти входу та виходів згідно зі схемою підключення.
Червоний — VCC+ (живлення (+) 7-40В)
Чорний — GND (масса)
Помаранчевий — ACC/IGN (запалювання або аксесуари). Підключення обов’язкове.
Жовтий — Вихід 2, додатковий канал (від’ємна полярність, до 200мА, керування з додатку)
Коричневий — до виходу імобілайзеру
Білий — до входу імобілайзеру
З боку імобілайзера використовуйте:
Для початку роботи із трекером виконайте наступні дії:
1. Відкрутіть 2 гвинти та зніміть задню кришку.
2. Встановіть nano SIM-картку в SIM-слот. Переконайтеся, що на SIM-картці відключено запит пін-коду, а суми коштів на її рахунку достатньо для роботи пристрою.
3. Увімкніть кнопку живлення поруч із сім слотом.
4. Встановіть на місце кришку та закрутіть гвинти.
1. Завантажте та встановіть додаток Treeum
2. Зареєструйтеся в додатку.
3. Додайте новий пристрій. У списку пристроїв Оберіть «Трекер для авто» — «Treeum» — «Смарт-трекер»
4. Введіть 15 цифр IMEI зазначеного на наклейці на тильному боці пристрою.
5. Встановіть пороги датчиків та необхідні інші налаштування у меню «Налаштування» — «Мої пристрої» — «Пристрій» — «Налаштування пристрою». Додаткова інструкція та поради дивиться у цьому дописі.
6. Оберіть необхідні пуш-повідомлення, які ви бажаєте отримувати від пристрою в меню «Налаштування» — «Повідомлення» — «Пристрій»
Після додавання трекеру в додаток Treeum виконайте налаштування для «Виходу 1» та «Входу 1».
Перейдіть в Налаштування / Мої пристрої / «Назва пристрою» / Налаштування смарт-кнопок.

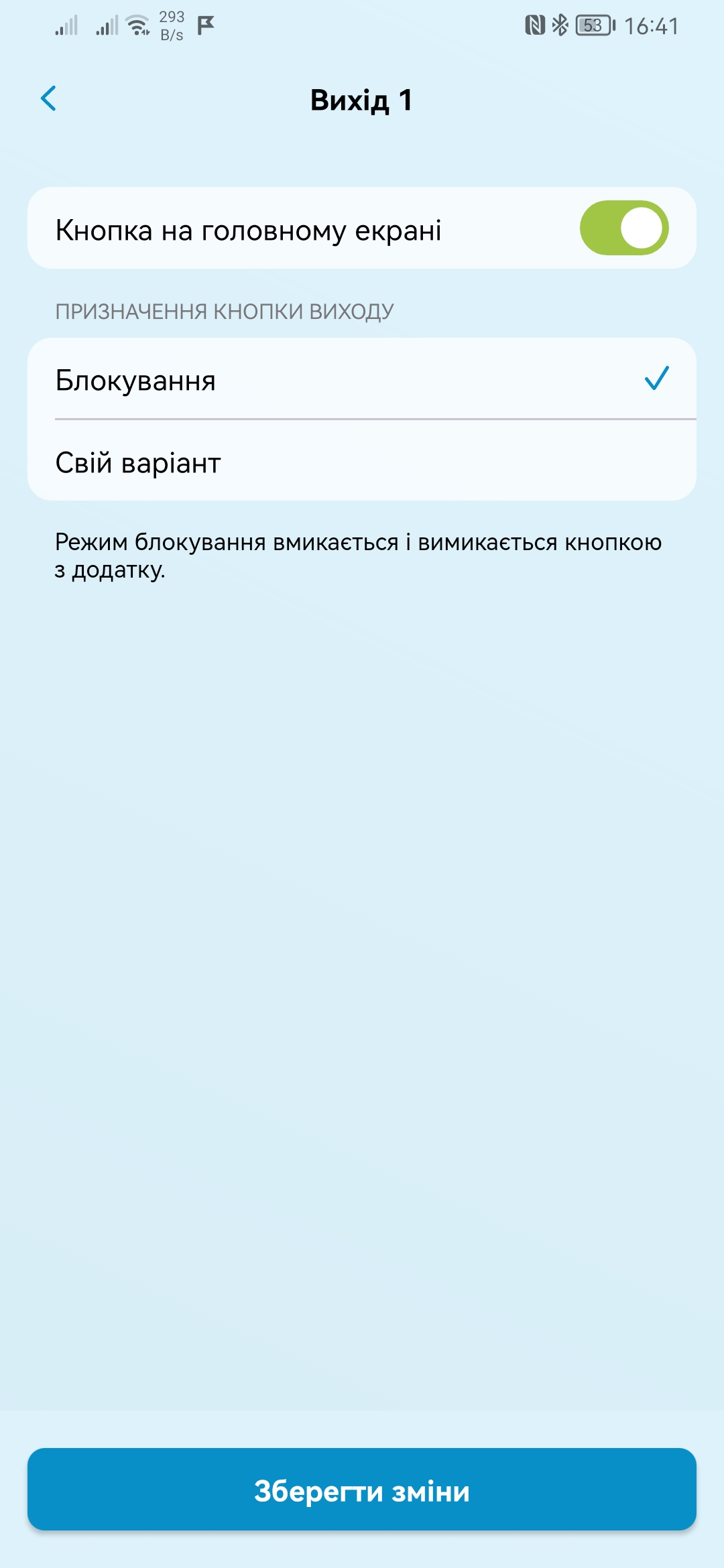

В налаштуваннях «Вихід 1» увімкніть перемикач для кнопки на головному екрані, а в призначенні оберіть «Блокування» та збережіть зміни.

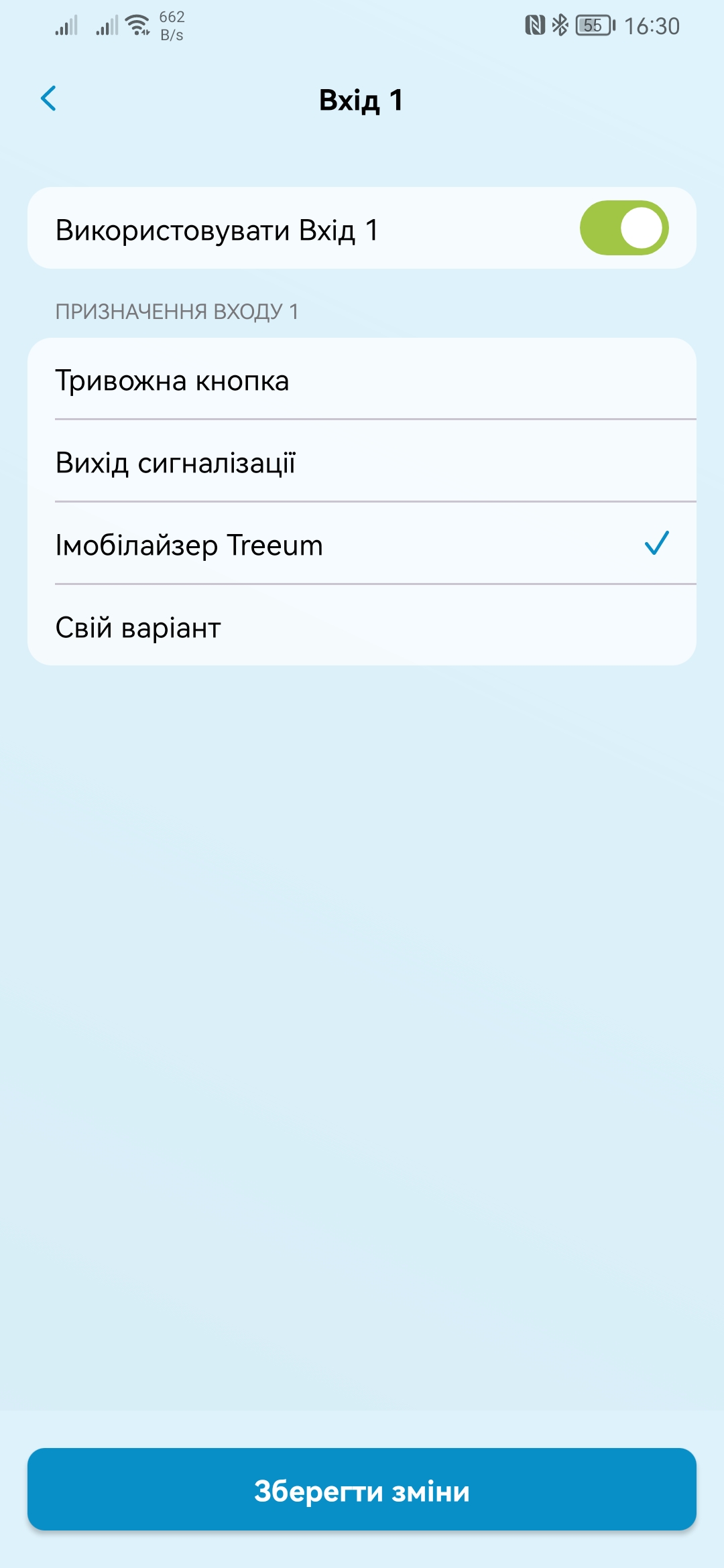

В налаштуваннях «Вхід 1» увімкніть перемикач для використання входу, а в призначенні оберіть «Імобілайзер Treeum» та збережіть зміни.
Після виконання налаштувань на головному екрані з’явиться кнопка блокування. При натисканні кнопки — на імобілайзер буде відправлено команду для примусового увімкнення протирозбійного режиму. Алгоритм роботи блокування залежить від налаштувань імобілайзера.
При переході імобілайзера в Протирозбійний режим роботи трекер отримує відповідний сигнал на «Вході 1» і в додатку на головному екрані, на весь час роботи режиму (тобто до його вимкнення), відображатиметься відповідна іконка
на панелі іконок під мапою. При цьому користувач одноразово отримує додаткове повідомлення про активацію режиму:
Повідомлення про спрацювання режиму також відображається у push-повідомленнях та фіксується в історії подій.
Зверніть увагу!
Для гібридних автомобілів та автомобілів із невеликими акумуляторами — в налаштуваннях «Режиму трекінгу» обов’язково збільште «Час відправки координат на сервер» до 6 годин (або більше), та увімкніть режим «Глибокого сну». В іншому випадку імовірність швидкого розряду акумулятору дуже висока.
Перед реєстрацієй кодів виконайте необхідні підключення кнопок для ПІН-коду та кнопки екстренного зняття х охорони. Перевірити роботу кнопок ви можете через вікно «Монітор» конфігуратора Treeum IM Config.
Зверніть увагу!
При інсталяції імобілайзера та першій реєстрації — обидва коди (ПІН та екстрений) мають бути прописані одночасно за один сеанс.
Для реєстрації кодів виконайте наступні дії:
Зверніть увагу!
Перша кнопка встановленного валідатора автоматично стає «Майстер-кнопкою». Всі наступні налаштування пристрою виконуються за допомогою цієї кнопки.
Нова мітка (в т.ч. з комплекту постачання) перебуває у транспортному режимі. Натискання кнопки на мітці в цьому режимі буде супроводжуватися багаторазовим морганням світлодіода.
Для виведення мітки із транспортногу режиму натисніть і утримуйте кнопку — світлодіод почне моргати. Відрахуйте 15 спалахів світлодіода і відпустіть кнопку. Мітка готова до роботи.
Зверніть увагу!
Мітки мають бути зареєстровані за один цикл. Під час реєстрації нових міток усі попередні мітки будуть видалені з пам’яті.
ПІН-код — це унікальна послідовність натискань штатних кнопок автомобіля. ПІН-код складається з кодової послідовності, що містить від 1 до 10 натискань штатних кнопок, і програмується під час монтажу системи фахівцем з установки. Власник може надалі самостійно змінити цей код. Список штатних кнопок, що підтримуються вашим автомобілем, уточніть у фахівця зі встановлення.
Майстер-кнопка — це перша кнопка введення ПІН-коду. Майстер-кнопка використовується для керування режимами роботи та налаштування іммобілайзера.
Окремо встановлений світловий індикатор, або штатний індикатор автомобіля (залежно від марки та моделі автомобіля), який сповіщає власника про зміну режиму роботи імобілайзера. Залежно від налаштування СІД може бути активований або деактивований.
Сервісна кнопка призначена для введення коду екстреного вимкнення охорони. Як сервісна — може виступати будь-яка штатна (дискретна) кнопка в автомобілі, або приховано встановлена додаткова кнопка. Сервісною кнопкою не може виступати Майстер-кнопка.
Код екстреного вимкнення охорони дає змогу примусово перевести іммобілайзер у Сервісний режим із вимкненням усіх блокувань.
Програмується під час монтажу системи фахівцем зі встановлення. Код містить чотири числа (від 1 до 9 кожне). Користувач може надалі самостійно змінити цей код.
Мітка іммобілайзера необхідна для авторизації власника. На відміну від ручного введення ПІН-коду штатними кнопками, авторизація за допомогою мітки відбувається автоматично.
Мітки іммобілайзера, що входять до комплекту постачання, перебувають у транспортному режимі та вимкнені. Натискання кнопки на мітці в цьому режимі буде супроводжуватися багаторазовим морганням світлодіода. Для початку роботи з міткою натисніть і утримуйте кнопку, світлодіод почне моргати. Відрахуйте 15 спалахів світлодіода і відпустіть кнопку. Мітка готова до роботи.
Для перевірки наявності зв’язку мітки з іммобілайзером коротко натисніть на кнопку на мітці. За наявності зв’язку послідують 2 спалахи світлодіода на мітці, а за його відсутності – 1 спалах.
